專業錄音卡的介紹

pulsar II plus 借助于DSP晶片，還為您提供了混響、延時、合唱、鑲邊、壓縮、限幅等多種實時效果器。這些效果器使用時十分有趣，你可先將調音台的圖形和效果器的圖標分別拖入PULSAR的主工作窗，然後用鼠標劃線的模式，將這些效果的輸出輸入口和調音台上的斷點插入口或輔助口連接起來，你就可以實時使用這些效果器了。這種做法和在錄音棚中，用音頻線將硬體的調音台和效果器連接起來完全一樣，相信熟悉錄音棚工作的人在使用PULSAR時一定會感到極為得心用手。

    Power pulsar 總共提供了20個輸入輸出通道，這些音頻口在使用時也可以和調音台的各個輸入輸出 通道，透過鼠標劃線的方法自由連接。這樣，每個輸入輸出通道都可以根據需要來規定用途，被當做是線路輸入、編組輸出、身歷聲輸出、監聽輸出、控制室輸出、對講輸出、輔助輸出、輔助輸入等來使用。


    而且,PULSAR的這些輸入輸退場門全部支持24-bit/96KHz的音頻格式，因此PULSAR在音質上也完全能夠滿足最為專業的要求。


技術指標

●DSP晶片︰6片，SHARC構架。
●調音台︰全功能24個身歷聲路，8個錄音匯流排，6個輔助匯流排，每路4個斷點插入，帶4段全參數實時均衡器等。
●效果器︰混響、延時、合唱、鑲邊、壓縮、限幅、均衡、濾波等，32-bit處理精度，支持第三方插件程式。

●pulsarII 卡分三種后置界面（24ADAT,PLUS,Z-LINK）

●Pulsar 24ADAT 　6DSP虛擬工作室音頻處理卡（24路ADAT界面）
●Pulsar II PLUS 　6DSP虛擬工作室音頻處理卡（16路ADAT+身歷聲平衡類比+AES/EBU數字+MIDI進出擴展界面）　 　
●Pulsar II Z-Link 　6DSP虛擬工作室音頻處理卡（2xZ-Link+8路ADAT+身歷聲類比+S/PDIF數字+MIDI進出擴展界面）

●插口︰plus型
●2個類比的單聲道（一組身歷聲）卡儂型平衡輸入口。
●2個類比的單聲道（一組身歷聲）卡儂型平衡輸退場門。
●1個XLR型的AES/EBU數字輸入口。
●1個XLR型的AES/EBU數字輸退場門。
●2個數字的ADAT(8進)光纜輸入口。
●2個數字的ADAT(8出)光纜輸退場門。
●1個MIDI輸入口。
●1個MIDI輸出口。
●1個MIDI－Through。
●共20個輸入聲道和20個輸出聲道。
●支持24-bit/96kHz。
●驅動程式支持ASIO/ASIO2、EASI、GSIF。
音質參數（廠家數據）
●動態範圍（D/A）︰110dB。
●動態範圍（A/D）︰100dB。

插口︰Z-Link型

●2個類比的單聲道（一組身歷聲）蓮花輸入
●2個類比的單聲道（一組身歷聲）蓮花輸出
●1個蓮花型的AES/EBU數字輸入口
●1個蓮花型的AES/EBU數字輸出
●1個數字的ADAT(8進)光纜輸入口
●1個數字的ADAT(8出)光纜輸出
●1個MIDI輸入口。
●1個MIDI輸出
●1個MIDI－Through
●1個Z-Link火線界面
●共20個輸入聲道和20個輸出聲道
●支持24-bit/96kHz
●驅動程式支持ASIO/ASIO2、EASI、GSIF
●音質參數（廠家數據）
●動態範圍（D/A）︰110dB
●動態範圍（A/D）︰100dB

插口︰24ADAT型

●3個數字的ADAT(8進)光纜輸入口
●3個數字的ADAT(8出)光纜輸出
●2個MIDI輸入口
●2個MIDI輸出
●2個MIDI－Through
●共20個輸入聲道和20個輸出聲道
●支持24-bit/96kHz。
●驅動程式支持ASIO/ASIO2、EASI、GSIF
●音質參數（廠家數據）
●動態範圍（D/A）︰110dB
●動態範圍（A/D）︰100dB。

[ 本帖最後由 小妹 於 2006-9-11 23:19 編輯 ]

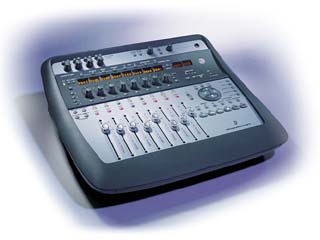

Digi 002




Digi 002 ROCK


Digi 002是由Digidesign開發的第一款集成了控制台的基于FireWire火線技術的Pro Tools工作站。 Digi 002具有很多新特性，它為Pro Tools的新老用戶們提供對節目製作各種命令方便的操作， 透過FireWire火線的方便連接，集成的輸入/輸出界面，便于攜帶及雙功能模式， 並且其session與其它從Mbox到Pro Tools|HD的各種Pro Tools 系統完全兼容。 Digi 002採用支持32個音軌的Pro Tools LE，它具有全世界專業製作人員廣泛使用的 Pro Tools軟體同樣的用戶界面，加之頻譜顯示功能和優越的性能價格比，使Digi 002成為 音頻製作世界中的新貴。

基本構成
　　Digi 002是一個功能完備的集成式製作系統，可工作在Window XP Home及Mac OS9.x系統的電腦上。 提供製作MIDI和音頻各種必備的工具和功能。它由一個單個的控制單元構成，其中包含了綜合控制台， 帶類比、數字和MIDI輸入/輸出界面。Digi 002透過一條FireWire（已包括）火線連接電腦並傳送數據。 控制台與Pro Tools LE軟體共同組成了系統，軟體提供32個音軌的錄音和播放能力，128個MIDI軌並支 持實時插件處理及其他功能，Digi 002為您提供了一種完美的模式來實現各種節目的製作。

性能配備
　　Digi 002本身已經具備了完善的功能，然而還有其他更多產品可選用，以增強基于Digi 002環境的 Pro Tools LE系統的性能和適應範圍。許多插件已經包含在002的套裝軟件中，除此之外還有其它高性能的 RTAS (實時)插件和AudioSuite (基于文件格式)插件可用，它們由design和我們的開發合作伙伴們設計製作， 用來類比各種信號處理及一些特殊的編輯目的。這些處理插件以實時和非實時的模式與 Pro Tools結合起來工作，類比類似的硬體。

　　另外增加一塊FireWire火線硬碟不失為一個明智的選擇，它能夠提升數據的傳輸速度，從而提升整個系統的 性能。您還可以隨時對Pro Tools LE軟體進行升級，通常對已註冊登記的用戶，這些都是免費的。我們將不斷 開發更新更好的模式來提升您Pro Tools LE的性能。

Digi 002系統

將Digi 002系統架設起來並開始營運非常方便簡單，只需要4個步驟。首先，將Pro Tools LE軟體安裝到電腦上；然後，將Digi 002控制單元用隨機附送的FireWire連接線與電腦連接起來(PC用戶需要預先購買一塊FireWire兼容卡)；第三，連接並打開Digi 002的電源；第四，連入信號輸入源    例如象話筒，樂器等的信號線    將它們連接到Digi 002背板上的輸入/輸出界面上，然後進入Pro Tools LE軟體。到此，準備工作已經一切就緒了。音頻數據和MIDI數據透過FireWire在電腦和Digi 002之間被來回傳送，同時Digi 002控制台產生的控制訊息也一同被傳送。而您透過Pro Tools軟體所做的任何改變也同時映射到控制台上。一切都非常簡便。

硬體特性


特點如下︰
●FireWire火線連接(不要求PCI卡)
●8路觸感電動推子
●8個密度編碼旋鈕控制聲像/發送/電平/外掛等
●10個可寫訊息條，顯示音軌名，聲像，發送，推子，插件值及時間位置訊息
●8路類比輸入，8路類比輸出
●4路麥克風前置放大，帶增益控制和高通濾波器；48V幻像供電，可按每對通道為一組打開
●8通道ADAT光纖輸入/輸出，2通道S/PDIF輸入/輸出
●輸出1和2具有1/4" TRS監聽輸出的鏡像輸出(帶單獨音量控制)及RCA-10 dBV輸出
●MIDI輸入/輸出︰1 IN端口，2 OUT端口(16通道入/32通道出)
●24比特/96 kHz A/D和D/A轉換器
●Stand-alone模式︰8x4x2數字混音台，帶EQ，動態，效果控制
●可選對輸入信號源直接進行監聽，用于-10 dBV音頻設備(卡座，CD 播放機等)
●帶專用音量控制旋鈕的耳機輸出
●走帶控制
●快速穿插控制腳踏開關插空


　　它包含了兩種操作模式︰Pro Tools模式，如上面描述的一樣；Standalone模式。按下Digi 002上的切換按鈕，則控制台進入Standalone模式，變成了一個8x4x2的數字混音台，並帶有EQ，動態，延時和混響及快照功能。在這種操作模式下可以關閉Pro Tools LE軟體，此時對Digi 002的操作不再需要電腦。




技術指標

A/D部分︰
●采樣率︰44.1，48，88.2，96 kHz
●最大輸入電平︰輸入1-4 (mic)︰ +3 dBu
●輸入1-4 (line)︰ +18 dBu
●輸入5-8 (line/+4 mode)︰+18 dBu
●增益範圍︰輸入1-4︰Mic︰ +18 - +65 dB
● Line/DI︰+0 - +50 dB
●輸入5-8︰+4 dBu或-10 dBV
●Mic E.I.N (非計權)︰輸入1-4︰-127 dBu @ 65 dB，150歐，20 Hz - 20 kHz
●信噪比 ︰ 40 dB(話筒輸入) @ 1 kHz︰
●輸入1-4︰ 0.004% @ 1kHz, -1dBFS
●信噪比(線路輸入)︰ 參考註釋 1和3
●輸入1-4︰0.004% @ -3 dBFS 輸入電平(最小增益)
●輸入5-6︰ 0.002% @ -1 dBFS 輸入電平
●輸入7-8︰ 0.003% @ -1 dBFS 輸入電平
●動態範圍︰參考註釋1， 2
●輸入1-4︰101 dB A計權， 98 dB (非計權)
●輸入5-8︰108 dB A計權，105 dB (非計權)參考註釋5
●Alt信號輸入︰ 99 dB A計權， 97 dB (非計權)
●頻率附應︰參考註釋3 +0.15 / -0.5 dB，20 Hz - 20 kHz
●輸入阻抗︰ 輸入1-4 (XLR)︰2千歐
●輸入1-4 (1/4")︰10兆歐

D/A部分︰
●采樣率 ︰44.1, 48, 88.2, 96 kHz
●最大輸出電平︰主輸出，監聽，及輸出3-8︰+18 dBu Alt. -10 dBV輸出︰ +4 dBV
●耳機輸出︰+15 dBu，150歐
●動態範圍︰參考註釋1, 3, 4
●主輸出︰114 dB A計權，112 dB (非計權)
●監聽輸出︰112 dB A計權，110 dB (非計權)
●輸出3-8︰114 dB A計權，112 dB (非計權)
●Alt. -10 dBV輸出︰98 dB A計權，95 dB (非計權)
●信噪比︰參考註釋1，3，4
●主輸出︰<0.0016% (-95 dB)
●監聽輸出︰<0.0016% (-95 dB)
●輸出3-8︰<0.0023% (-93 dB)
●Alt. -10 dBV輸出︰<0.0023% (-93 dB)
●頻率附應︰參考註釋3 +0.15 / -0.5 dB，20 Hz - 20 kHz
●輸出阻抗︰50歐

●註釋1︰用平衡連接模式測試
●註釋2︰ ADC測試，-60 dBFS方法，增益設置 +24 dBu = 0 dBFS，S/PDIF輸出
●註釋3︰ 在1 kHz相應電平測試
●註釋4︰-60 dBFS @ 1 kHz數字輸入測試
●註釋5︰ 用“+4”測試

[ 本帖最後由 小妹 於 2006-9-11 22:15 編輯 ]

LAYLA3G，是作為LAYLA24的升級產品。LAYLA3G都採用外接盒設計，其外觀和在今年初NAMM大展上發布的ECHO FIRE火線系列的外觀風格近乎類似，主要的區別在于LAYLA3G採用的是PCI界面形式，而不是火線。LAYLA3G同樣保持了ECHO一貫高性能指標的特性。



它的特點是︰
● 8進8出類比平衡界面
● 2 路帶增益控制旋鈕的話放（帶48V幻象供電）增益控制旋鈕/高阻輸入
● 2個Insert界面
● S/PDIF輸入/輸出 (同軸及光纖) 支持 24-bit/96 kHz模式
● ADAT 光纖輸入/輸出
● MIDI 輸入/輸出
● 可透過字時鐘，S/PDIF, ADAT, 或MTC實現同步
● 帶音量調節的耳機輸出界面
● 為數字混音設計的56-bit / 100 MHz 硬體DSP
● 零延遲的硬體監聽
● 支持 ASIO 2.0
● GSIF 2.0 及3.0
● 支持CoreAudio 及 CoreMIDI
● 兼容PC及蘋果電腦（包括G5）


技術指標

類比輸入:

● 頻率附應: 10Hz - 20kHz, ± 0.1 dB
●動態範圍: 113 dB A-加權
●總諧波失真+噪聲: .002% A-加權

類比輸出:

●頻率附應: 10Hz - 20kHz, ± 0.1 dB
●動態範圍: 114 dB A-加權
●總諧波失真+噪聲: .002%, A-加權

硬體特點:

●PCI匯流排界面 支持3.3V/5V 匯流排供電
●2 路MIC/線路/高阻 輸入 並可自動識別輸入放大級
●低噪音 (-128 dBu 等效輸入噪聲) 頂級麥克風前置擴大
●增益控制旋鈕
●48v 幻象供電
●2個Insert界面
●8路平衡輸入（2個 COMBO及6個TRS界面）& 8 路平衡輸出界面 (TRS界面)
●可切換 +4dBu / -10dBV 電平級
●S/PDIF輸入/輸出 (同軸及光纖) 支持 24-bit/96 kHz模式
●ADAT 光纖輸入/輸出
●MIDI輸入/輸出
●可透過字時鐘, S/PDIF, ADAT, 或MTC實現同步
●帶音量調節的耳機輸出界面
●1U機架設計
●A/D & D/A 轉換器部分內置於外界盒當中
●為數字混音設計的56-bit / 100 MHz 硬體DSP
●零延遲的硬體監聽

軟體特點:

●可進行混音及監聽的控制界面
●支持所有的主流音頻軟體:
●支持 ASIO 2.0
●GSIF 2.0 及3.0
●支持WDM kernel streaming 模式
●支持CoreAudio 及 CoreMIDI
●支持環繞聲:
●5.1 & 7.1 輸出模式
可透過S/PDIF傳輸AC3, DTS, & WMA9 解碼
●SuperChannelTM 資源共享技術:
●可在多個軟體間分離輸入/輸出通道使用
●PureWaveTM 模式可用于校準數字輸入/輸出的比特率


PC 系統要求:

●Windows Me/2000/XP
●ntel Pentium 或 AMD Athlon 處理器
●256 MB RAM (推薦512 MB)

Mac 系統要求:

●Mac OS X (10.2 或更高)
●G4 或更高 兼容(Power Mac G5)
●256 MB RAM (推薦512 MB)

[ 本帖最後由 小妹 於 2006-9-11 22:11 編輯 ]

一塊音效卡是不是具有相當級別的DSP，決定了這塊音效卡的等級。在以前DSP作為音效卡與普通聲卡的區別的象徵。並不是因為DSP的造價有多高，一般市場上有幾種DSP晶片可供音頻工作站運算卡來選擇，如Motolola的5630系列，Analog Device系列，它們單個晶片的造價都不高，但是要針對這些市場上有的晶片去開發自己的程式，這種開發成本就高了。

　　因此我們知道，好的聲卡必須同時具備強運算能力的DSP晶片，以及針對晶片進行的功能開發。在現今的音頻技術世界裡，如果一塊音效卡沒有DSP晶片，它一定是一塊中檔以下的音效卡。而同樣具備DSP晶片，它的功能就變得特別重要了，DSP支持的效果器運算的質量和實時性，有的DSP音頻卡除了一個能調整各音軌音量的推子和聲像旋紐以外，不具備任何功能，這樣音效卡的DSP只是一個噱頭而已。好的DSP音效卡因為它實時回應並且多樣化的效果，可以拿來做吉它效果器的運用。

　　這款晶片本來將會運用到下一代新的硬體采樣器中的，而隨著2003年EMU感覺到，如果繼續留戀硬體采樣器的輝煌，將失去音頻市場上最後機會，所以把看家的寶貝運用到1820系列音效卡上。這塊晶片可以凝聚了EMU在晶片開發方面三十年的一直領先行業的所有DSP處理技術。是一塊真正的32Bit的DSP晶片。它的功能和處理能力相當于前一代10k系列的150倍。遠遠超過了EMU最後一個采樣器6400，有了它，你的音頻工作站相當于有了一顆強有力的心臟。使你的聲音脈博跳動得更加有力。






　　這塊傳奇的E-chips音效處理晶片，可以提供16種錄音棚級別的效果器運算。支持20個效果器同時使用，這些效果器的種類有︰一段式EQ、3段式EQ、四段式EQ、自動哇音、合唱、壓縮、失真、電平放大器、多種身歷聲和單通道延遲、音箱類比器、人聲處理器、混響器等等。除了音頻效果處理以外，E-DSP還支持可跳線的調音台，使它成為音效卡進行硬體混音、實時監聽、效果處理的中心。值得注意的是︰所有的效果處理都是實時的。

二、模數數模轉換器。

　　好的音效卡最前端的環節，就是模數數模轉換器，在聲音領域有一個不爭的事實，那是Digidesign的Apogee系列的轉換器、192I/O模數數模轉換器是最好的，是不需要置疑的。

　　關於音效卡的討論，很多是基于音效卡的AD轉換器的音質，這可以說是一個音效卡最重要的指標之一，但是這個指標也需分成幾個方面來看︰

一，ADDA轉換器的關鍵在于ADDA晶片的質量，因為這一部份並不涉及功能，因為ADDA不需要有也不可能有別的功能。首先在于采樣與回放精度，即我們常說的24/96，前者是采樣的比特數，后者是采樣的頻率。這個指標越高，采樣的精度就越大。

二、采樣與回放的音質，同樣是24/96的采樣精度，有些音效卡聲音聽感很差勁，而頂級的ADDA轉換器音質剔透，能夠忠實的還原類比聲音信號。

三，ADDA是否外置於計算機，同樣一塊音效卡，如果它的數模模數轉換器在計算機的機箱裡，就會受到計算機內部的元件，如電源，PCI卡的干擾。這些會影響ADDA轉換的信噪比，所以頂級的音頻工作站通常把ADDA單獨放在計算機之外。

　　有了這三個判斷標準，我們來看EMU1820音效卡，首先它的ADDA轉換是目前最高級別的24Bit/192Khz采樣。這個級別目前只適用于極為專業的音頻領域。而且相比于普通的192采樣音效卡來說，它應用了業界最為著名的DDA轉換器192I/O的ADDA轉換晶片。這就意味著，使用它來采樣的音頻質量是業界最為頂級的音質，在輸入的第一個環節也是最為重要的一個環節裡，你可以保證你的音質不受任何損失，比肩世界頂級的音頻工作站。同時，因為1820的ADDA部份是外置的，它在ADDA的任何環節都很完美。

三、界面與外圍

　　一塊好的音效卡，在各個方面都不能有絲毫的馬虎，因為聲音的音質永遠是決定于最弱的環節，EMU的1820在任何一個環節都沒有放過精益求精的要求，在其界面以及實現的各種音頻應用功能方面︰

１、它專門向英國著名的擴大機廠家TFPRO，定製了兩路的專業錄音室水準麥克風擴大器，這在以前萬元以下的各種聲卡裡是絕無僅有的。（Digidesign曾在Digi002上集成了Focusrite的前級擴大器，但是兩者的價位相去甚遠）。麥克風擴大器上自帶了48V幻像供電，你可以直接插入電容麥克風。

２、值得注意的是，1820以上型號的外置界面盒上，應用了接插口最頂級的Neutrik的Combo插口，在這個插口上，你不光是可以將各種類型的麥克風直接插入，而且還可以直接插入鍵盤、吉它等大三芯和大二芯插頭。

３、在界面類型上，1820上具有所有的數字和類比聲音界面，你可以適用于任何場合。首先它是一個八進八出的平衡式類比輸入輸出，有SPDIF數字音頻輸入輸出，並無需加卡只要在軟體中設置，就可以轉換成為AES/EBU，ADAT光纜口不光可以傳輸八軌的24/48的音頻信號，而且可以轉換為四軌的24/96的音頻，當這個光纜口作為Toslink SPDIF時，可以傳輸24/192的數字音頻。為了適合音樂製作人的需要，卡上有兩進兩出的MIDI輸入輸出通道，可以傳輸三十二通道的MIDI信號。在外置盒上，還有一個耳機插孔。在卡上，EMU連最後的一點空間也不願意空出來，竟然整合了一個IEEE1394界面，可以接入火線設備。

４、在軟體界面方面，EMU系列音效卡兼容WDM, DirectSound和ASIO 2.0，可以在任何流行的PC音頻程式上以零延遲的模式營運，由於與Steinberg簽訂協議，每一EMU系列卡竟然搭配了一個Cubase VST/32專業音頻音序器。

5、如果你經常需要它與其它的數字類比聲音設備進行時間碼同步。你可以選用最高等級的1820Ｍ，多帶的一塊子卡上有各種同步輸入輸出︰BNC頭和SMPTE輸入輸出。


技術指標

●6路平衡類比輸入　
●8路平衡類比輸出
●唱機輸出
●8路音箱輸出（可用于7.1聲道）
●ADAT輸入/輸出界面（同軸及光纖）可切換成AES/EBU格式
●2路MIDI輸入/輸出界面
●帶火線界面
●字時鐘、SMPTE、MTC同步
●支持Windows2000/XP作業系統、並兼容WDM、DirctSound、ASIO2.0等專業驅動

[ 本帖最後由 小妹 於 2006-9-11 22:44 編輯 ]

MOTU 828提供了一個名為"CUEMIX"的調音台/跳線箱軟體，透過 它，你可以控制各輸入輸出通道的音量，並切換各輸入輸出通道之間的 信號流向。利用這個軟體，你還可以將各輸入口的信號直接送到828的監聽輸出通道中，在錄音時實現真正的零延遲監聽。

　　在音質上，828所有的類比輸入輸出採用的都是平衡插口，數/模和 模/數轉換均為24-bit，動態範圍為105dB。作為一個聲名卓著的大 家，MOTU公司為828標注的都是實打實的技術指標。在實際試聽 中，828的聲音也具有足夠的動態和結實程度，完全是一派大家風 范，應用在任何專業場合都不會有問題。


　　在目前的市場上，與828在規格上最為接近的產品就是DigiDesign公司的DIGI001。但同樣作為不需要外接調音台的音頻界面，828的功能 就要更完善一些。另外，由於828提供了WIN2000、NT、XP和 ASIO、GSIF 的驅動，因此828也具有更好的軟體兼容性。



技術指標

●2個卡儂的麥克風/線路輸入口，帶48V供電和 增益旋鈕。
●6個大三芯的線路輸入口,帶增益旋鈕。
●8聲道ADAT光纜數字輸入。
●2聲道S/P DIF同軸或光纜數字輸入。
●1對大三芯監聽輸出，帶音量旋鈕。
●8個大三芯線路輸出。
●1個大三芯耳機輸出帶音量旋鈕。
●8聲道ADAT光纜數字輸出。
●2聲道S/P DIF同軸或光纜數字輸出。
●共18個輸入聲道和18個輸出聲道。
●數字音頻格式︰24-bit/48KHz。
●ADAT同步輸入口。
●用于穿插時的踏板插口。
●強大的數字混音、跳線和監聽能力。
●驅動程式支持ASIO/ASIO2、EASI、GSIF、DirectX。
●音質參數（廠家數據）
●動態範圍︰105 dB。

最低系統要求
PC機︰
●Windows 95、98, 2000, ME、XP。
●奔騰200或更高。
●32MB內存或更大。

MAC機︰
●G3 300或更快。
●64MB內存或更大。
●OS 8.6或更高。


896在類比口方面提供了8個輸入口和8個輸出通道它們全部採用的是卡儂型的平衡插口。在輸入部分，這8個卡儂口還分別具有獨立的話筒放大器和48V供電開關，因此它們即可連接各種專業音頻器材，也可以直接連上高級的電容話筒進行錄音。

　　這些輸入口還可以選擇多種電平模式，並帶獨立的增益旋鈕，因此不論是話筒、調音台、效果器，還是合成器、電吉它、電貝司，都可以十分匹配地和896連接。而且，每個輸入輸退場門，以及主輸出聲道，在896的前面板上都有10段的LED電平表，因此無論是監視還調整信號電平都會十分直觀方便。



　　在數字I/O方面，896不但提供了AES/EBU口，使它可以和專業的DAT機、CD錄音機等進行無信號損失的對接，而且還提供了多聲道的ADAT口。因此，要把896連接到數字調音台上也是一件十分容易的事。而說到便攜性，我們並不是指896的體積很小，而是指它在與計算機的連接上採用了1394火線界面。

　　由於不用插卡，因此它可以和筆記本電腦配套使用。另外由於火線的高速性，利用896來進行多聲道的聲音信號輸入輸出也沒有問題。由於新型CPU的問世和散熱模式的改進，筆記本電腦現下也可以勝 任高速的、長時間的處理工作，因此使用筆記本電腦來從事多軌錄音和混音已經成為了現實。讓我們來設想一個理想的方案︰一台ThinkPad P4筆記本電腦，一個896音頻界面，2支大震膜電容話筒，三、四支不同用途的動圈話筒，一付K141或HD250II耳機，一個大容量的火線硬碟，外加一個4U的設備箱。

官方網站連結



技術指標

●8類比的卡儂/大兩芯/大三芯複合型平衡/非平衡輸入口，每個均帶獨立的麥克風擴大器、48V供電和增益旋鈕。
●8個類比的卡儂型平衡輸出通道，每個均帶獨立的+4/-10dB切換開關。
●1對卡儂口的平衡型主輸出通道，帶音量旋鈕。
●8聲道光纜型的ADAT數字輸入口。
●8聲道光纜型的ADAT數字輸入口。
●2個聲道XRL型的AES/EBU數字輸入。
●2個聲道XRL型的AES/EBU數字輸出。
●每個輸入口和輸出通道均有10段的LED電平表。
●1個連接計算機的火線插口，一個串接擴展箱用的火線插口。
●共18個輸入聲道和18個輸出聲道，最多可增加為72個輸入聲道和72個輸出聲道。
●1個大三芯的耳機輸退場門，帶音量旋鈕。
●1個踏板插口，可用踏板控制穿插錄音等。
●字時鐘輸入和輸出通道。
●ADAT格式的同步信號輸入口。
●支持24-bit/96KHz數字音頻格式。
●可以實時轉換聲音信號的采樣頻率。
●強大的數字混音、跳線和監聽能力。
●驅動程式支持ASIO/ASIO2、EASI、GSIF、DirectX。
●音質參數（廠家數據）
●動態範圍︰109 dB。
●最低系統要求
●PC機︰
●Windows 95、98, 2000, ME、XP。
●奔騰200或更高。
●64MB內存或更大。
●大容量硬碟，最好9GB以上。
●一個1394火線插口。

MAC機︰
●帶火線口的G4。
●64MB內存或更大。
●大容量硬碟，最好9GB以上。

RME公司的產品一向以高品性著稱，FireFace800是RME公司在經過了兩年多的開發和研製后，製造出來的一款具有24bit/192kHz專業指標高檔的56通道高速火線專業界面。




　　FireFace800帶有8進8出平衡類比界面，4路甲類電路高指標麥克風，並帶48V幻象供電。專門為吉他等樂器設計高阻抗輸入，並帶有壓限器調節，以及多級濾波功能。FireFace800還具有2個ADAT數字輸入/輸出界面，及S/PDIF數字輸入/輸出界面。

　　FireFace800還採用了來字Hammerfall DSP系列的TotalMix調音台技術，允許對輸入輸出進行任意的跳線分發。同時，SteadyClock技術的引用，使FireFace800與外圍設備進行音視訊同步更加精準無誤。FireFace同時還可作為獨立的混音台來使用。

技術指標

● 類比轉換部分選用與著名的ADI-8同樣的技術
● 麥克風前置放大部分選用與RME著名的“Quad”和“OctaMic”同樣的技術（支持+48v）
● TotalMix混音台技術來自Hammerfall DSP系列
● 信噪比高達119dB
● 4個高品性的專業麥克風前置放大器
● 8個平衡模式的類比輸入/輸出界面（24bit/192kHz）
● Hi-Z（吉他、貝司）輸入界面具備限幅，失真和音箱類比控制
● 身歷聲類比/耳機輸出
● 2個ADAT輸入/輸出界面，可轉換成S/PDIF格式
● 1個每秒400兆的火線端口和2個每秒800兆的火線端口
● S/PDIF輸入/輸出，24bit/192kHz的 AES/EBU界面
● Wordclock同步輸入/輸出（BNC），MIDI輸入/輸出
● 時間碼同步可選擇LTC，Video和VITC

HDSP 9652是業界長期等待的Hammerfall (DIGI9652)PCI卡的后代，HDSP 9652具有3 x ADAT光纖I/O, ADAT同步In, SPDIF I/O和字時鐘I/O。在頂端有2 MIDI I/O和TotalMix──建立在DSP基礎上的實時混合/路由器。

　　HDSP 9652可靠的BIOS技術允許透過軟體驅動實現硬體升級，沒有任何風險。感謝Hammerfall DSP獨特的'Zero CPU Load'（CPU 0負擔）技術，給筆記本和桌面電腦帶來最高的性能和最低的等待。

　　Hammerfall同樣可以連接到Analog Expansion Boards (AEB類比擴展卡)，內部的2個ADAT輸入和2個ADAT輸出使電腦具有16類比輸入和16類比輸出的能力。



特點︰
●3 x ADAT數字I/O, 建立在RME可靠的Bitclock PLL（比特時鐘鎖相環）之上
●1 x SPDIF數字I/O, 建立在RME可靠的DIGI96技術之上
●1 x 同軸電纜SPDIF連接
●1 x 字時鐘I/O (BNC)在附帶的擴展卡上
●1 x ADAT同步輸入(9-pin D-type)實現采樣精度的傳送
●2 x MIDI I/O, 32通道高速MIDI傳送
●HDSP表橋︰自由升級的電平表，硬體直接計算峰值和RMS
●TotalMix: 1456通道混合器，40 bit的內部精度
●S/MUX 注入硬體: 12通道96 kHz/24 bit ADAT光纖錄放


　　Hammerfall DSP系統帶有Windows 98/ME (MME多用戶操作, ASIO 2.0, GSIF), Windows 2000/XP (完全多用戶MME, GSIF and ASIO 2.0) 和MacOS (ASIO 2.0)驅動。


技術指標

●支持的采樣率: 32 kHz, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz,可變
●8 種緩沖器/等待時間可選: 1.5 ms, 3 ms, 6 ms, 12 ms, 23 ms, 46 ms, 93 ms, 186 ms
●ASIO 零CPU 負荷技術: 使用全部52通道時仍保持0 (zero!)% CPU 負載﹗
●全部設置實時可變
●主/從時鐘模式
●自動和智能主/從時鐘控制
●增強的混合模式︰全部輸入和輸出同時操作
●ADAT模式非常卓越的Bitclock PLL （自動同步）
●增強的0等待監聽
●DIGICheck功能︰最終測量、分析和檢查工具
●輸入︰3 x 光纖(TOSLINK), 1 x 同軸(Cinch), 2 x MIDI, 字時鐘(BNC)
●輸入格式︰SPDIF, AES/EBU (消費/專業), ADAT光纖
●輸出︰3 x 光纖(TOSLINK), 同軸(Cinch), 2 x MIDI, 字時鐘(BNC)
●輸出格式︰SPDIF, AES/EBU (消費/專業), ADAT光纖

192 I/O與192 擴展卡

　　192 I/O是Digidesign又史以來最優秀的音頻界面，其它能力相當的界面，實際價值要超過192 I/O當前價格的兩倍以上。 並且它能夠支持多達16個通道的類比和數字輸入輸出，支持差不多所有格式的類比及數字連接模式， 它內置了8通道高保真、精確重現原始音色的類比輸入/輸出，8通道 AES/EBU數字輸入/輸出，8通道TDIF數字輸入/輸出， 16通道ADAT和2通道附加AES/EBU及 S/PDIF數字輸入/輸出。



　　192 I/O具有傑出的各項聲音指標，成為Digidesign音頻界面中性能最好、最富于靈活性的一款。界面配置有擴展卡安裝槽，您可以從三種不同型號的擴展卡中選擇，安裝到192 I/O的輸入/輸出擴展槽，來擴展其輸入/輸出的能力。 選擇增加192 AD擴展卡。它能夠提供8通道或更多高精度的類比輸入連接， 或者您也可以選擇92 DA擴展卡，它能夠提供另外8通道的類比輸入連接。192 I/O還能擴充192數字擴展卡， 它增加8通道的AES/EBU，TDIF，和ADAT輸入/輸出連接。


技術指標

特性︰
●50輸入/輸出接點
●支持最多16個同時通道的高精度輸入/輸出
●極其靈活的類比及數字輸入/輸出
●擴展卡槽可選192 AD，192 DA或192 Digital卡擴展類比或數字輸入/輸出
●頂級24比特/192 kHz A/D 及 D/A轉換器
●內置各種數字輸入/輸出界面，包括8通道AES/EBU輸入/輸出，8通道TDIF輸入/輸出，16通道ADAT輸入/

輸出和 2通道附加AES/EBU和S/PDIF輸入/輸出
●Word (1x)和Slave Clock (256x)輸入/輸出
●192數字卡上具有可切換實時采樣率轉換功能，適用各種采樣率輸入數字信號
●Soft-Clip Limiter可以在插錄中將更高的電平信號錄進硬碟
●Expansion Port允許直接連接其它192 I/O或96 I/O界面
●Legacy Peripheral port可以連接888|24，882|20，1622及24-Bit ADAT Bridge I/O等上一代界面
●在48 kHz采樣率以下

是一個基于mLAN的聲音和MIDI界面，擁有2路麥克風 和6路線路輸入，均使用24-bit/96 kHz A/D 轉換器，提供。內置的ADAT和S/P DIF I/O 提供18 路同時輸入和輸出。i88X 兼容mLAN，因此可以將它整合到已有的40 多種mLAN產品中。







特性介紹︰


     在錄音信號鏈中，沒有什麼比麥克風前置放大器更重要。因此，當您計畫買新的音頻界面時，應在前置放大器上投入足夠的資金。i88X前兩條輸入通道帶有高性能的前置放大器，它們與DM2000和02R96調音台中採用的前置放大器相同，多年來深得世界級大師和製作人的好評。

     i88X綑綁 Yamaha的mLAN圖形化跳線埠，使線路連接虛擬化，無需拔插電纜。不同的數字信號線路的配置十分容易，而且可以作為文件保存到電腦中，以備隨時調用。

i88X mLAN火線數字音頻界面-突出特點

● 2個來自DM2000的帶有斷點插入和幻象電源的麥克風前即
● 6個線路輸入
● 18通道電腦音頻界面(高達24bit/ 96kHz)
● 8個平衡類比輸入/輸出、ADAT和S/PDIF數字輸入/輸出
● 1進1出MIDI界面
● 所有連接均透過一根火線電纜
● mLAN開放式網路擴展系統
● 驅動程式支持Windows XP/MacOS 9
● 便攜設計的1U機架大小
● 包含Yamaha VST/AU插件

技術指標

采樣頻率 Normal Rate＝44.1kHz（－10％）∼48kHz（＋6％）
     Double Rate＝88.2kHz（－10％）∼96kHz（＋6％）
     頻率附應 44.1kHz�48kHz 時＝0＋1/－3dB
     20Hz ∼20kHz
     INPUT 到MASTER OUT（48kHz）
     88.2kHz �96kHz 時＝0＋1/－3dB
     20Hz ∼40kHz
     INPUT到 MASTER OUT（96kHz）

     總諧波失真 0.01％以下（1kHz,LINE INPUT 到 MASTER OUT）
     界面︰
     INPUT1/2 （Combo 端子︰XLR-3-31＋TRS 耳機插口、平衡式）MIC�LINE ︰CH1話筒、Hi-Z 高阻、＋48V幻像電源）
     INPUT3 ∼8 （TRS耳機插口、平衡式 、LINE）
     OUTPUT1 ∼8 （TRS耳機插口，其中1/2與MASTER OUTPUT L/R共用界面、平衡式）
     INSERT I/O（TRS耳機插口、非平衡）×2
     ADAT DIGITAL STEREO IN �OUT（光纖）
     DIGITAL STEREO IN �OUT（同軸）
     MIDI IN-OUT
     mLAN（IEEE1394）×2




mLAN16e是YAMAHA最新推出的專門為Motif ES超級魔笛設計的mLAN火線擴展界面。透過mLAN16e擴展界面可以將超級魔笛的音頻及MIDI信號簡單到只透過一根火線來進行傳輸，並可達到總共16通道的數據傳輸，與電腦連接達到8通道的數據傳輸。同時還可利用超級魔笛自身的AD輸入和話放將外部信號透過火線最終錄入到電腦當中，相當于把超級魔笛當成音頻界面來使用。同時還可以透過火線，讓電腦或數字音頻工作站來使用超級魔笛自身的硬體效果器，這就相當于把超級魔笛當成了一台效果器來使用，而且是不佔用任何的電腦CPU資源。

透過mLAN16e火線擴展界面，還可以將超級魔笛和01X，i88X等支持mLAN技術的設備進行連接，達成mLAN工作網路，而這一切僅需一根火線來連接即可完成。

特性介紹

● MOTIF ES的24-bit/96 kHz、16通道輸入輸出擴展
● 多端口MIDI界面
● 透過mLAN擴展
● 驅動程式支持Windows XP/ MacOS 9

[ 本帖最後由 小妹 於 2006-9-11 23:25 編輯 ]

FW-1804具有4個帶有類比插入點和幻象電源的專用于專業電容話筒的卡農口話筒輸入界面。除此以外，它還具有4個電路輸入界面，再加上ADAT 和 S/PDIF數字界面，總共是18個輸入界面和12個輸出界面。
　　FW-1804周遭還設有2個MIDI輸入界面和4個MIDI輸出界面以及一個吉他輸入界面。此外，FW-1804還包含有TASCAM最新版的軟體捆綁套裝，包括48-軌道/96k Cubase LE錄音軟體、GigaStudio 3 LE軟體采樣器和幾十種Nomad工廠插件演示版。

技術指標

●具有18個音頻輸入界面和12個音頻輸出界面
●錄音解析度可高達96kHz/24-bit
●具有4個帶有幻象電源的平衡卡農和1/4" TRS話筒兼電路輸入界面
●具有4個1/4" TRS平衡電路輸入界面
●1/4" TRS插入插座可用于第1到4通道
●S/PDIF 和 ADAT數字輸入輸出界面
●平衡1/4" TRS顯示器輸出界面
●帶有電平控制功能的耳機輸出界面
●可分發的Footswitch插座
●附帶GigaStudio 3 LE軟體采樣器
●附帶Steinberg Cubase LE 48軌道96kHz工作站軟體

FA-101所具備的完美性能規格，可支持您所有需要高傳真計算機錄音的應用場合。體積輕巧的設計，可同時錄製和播放高達24-bit/192kHz的音質，且MacOS和Windows均兼容的特性，FA-101的確為所有音樂工作者或愛樂者的最佳伙伴。

●支持高達24-bit/192kHz的高傳真聲音品性
●兼容于MacOS X, WindowsXP等作業系統
●兩組獨立的內建麥克風前級擴大
●可同時進行多達10軌聲道的錄製及播放
●搭載1 IN/1 OUT的MIDI界面功能
●可直接自FireWire擷取所需電力
●金屬製機體包覆，攜帶方便、安全
●大量的輸入輸出端子可支持各種錄音場合


24-bit/192kHz的聲音品性
搭載工業界最高等級的AD/DA轉換晶片，可支持24-bit/192kHz多軌同時錄音播放，製作高規格的DVD-Audio不再是難事。

兼容于MacOS X, WindowsXP等作業系統
FA-101支持MacOS X的標準FireWire聲音驅動程式(CoreAudio)，只需將FA-101連接至蘋果計算機的FireWire即可馬上開始使用。當然FA-101內附的驅動程式光盤，讓Windows XP的使用者也可輕鬆使用。

兩組獨立的內建麥克風前級擴大
前方面板搭載兩聲道具有虛擬電源(phantom power)的麥克風前級擴大機能，此前級乃精心挑選符合嚴格標準的類比電子組件，以確保音質的純淨。
可同時進行多軌聲道的錄製及播放，MIDI界面功能
FA-101在24-bit/96kHz的設定下，可進行多達10軌的同時錄製和播放動作，而在24-bit/192kHz的狀況下，則可進行多達6軌的同時錄製和播放動作。而FA-101也搭載了1 IN/1 OUT的MIDI界面功能，讓計算機編曲錄音更為便利。

可直接自FireWire擷取所需電力
對于行動音樂工作者而言，電源是最大的問題。FA-101可直接擷取來自FireWire的電源，因此直接接上筆記型計算機即可使用，不用外接電源。鮮紅色的金屬製機體，更增添了攜帶時對內部機件的安全保護。

大量的輸入輸出端子可支持各種錄音場合
FA-101內建了兩個Neutrik多功能XLR/TRS輸入端子，並具有Hi-Z高阻抗前級擴大，可供直接連接電吉他或貝絲。此外還搭載數字光纖輸出入端子，可充分符合各種應用場合所需。


錄音/播放軌數 10軌錄音及播放(Full duplex, 44.1/48/88.2/96 kHz), 6軌錄音及播放(Full duplex, 192kHz) 訊號處理 24位 取樣頻率 數字輸出:44.1/48/88.2/96 kHz, 數字輸入:44.1/48/88.2/96 kHz, AD/DA轉換:44.1/48/88.2/96/192 kHz 頻率附應 98.0kHz: 20 Hz to 40 kHz (+0/-2 dB), 88.2kHz:20 Hz to 40 kHz (+0/-2 dB), 48kHz:20 Hz to 22 kHz (+0/-2 dB), 44.1kHz:20 Hz to 20 kHz (+0/-2 dB) 額定輸入訊號強度 Input 1-2(XLR):-50 to 10 dBu, Input 1-2(TRS):-35 to +4 dBu, Input 3-6: +4dBu, Input 7-8: -10dBu to +4dBu(平衡式) 額定輸出訊號強度 Output 1-8: +4dBu(平衡式) 殘餘噪聲強度 Output 1-2: 98dBu 訊噪比 Output: 108dB, Input: 102dB 界面 FireWire(IEEE1394), 數字光纖輸出輸入, MIDI IN/OUT 連接端子 Input Jack: 1/2 XLR type(48v Phantom Power), 1/4 inch (TRS phone type), Input Jack 3-8 (1/4 inch TRS phono type), Output Jack 1-8: 1/4 inch (TRS phone type), MIDI IN/OUT, FireWire(IEEE 1394) 電力 DC 9V(AC變壓器) 電流 900mA 配件 使用手冊、CD-ROM驅動程式、AC變壓器、FireWire(IEEE1394)纜線(6pins to 6pins一條, 6pins to 4pins一條) 寬 218mm 深 137mm 高 47mm 重量 1公斤

[ 本帖最後由 小妹 於 2006-9-11 23:39 編輯 ]
